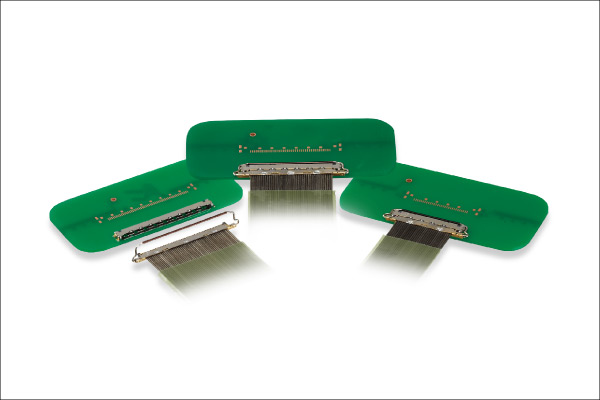

间距0.4MM 高度0.9MM 水平对插 极细同轴线 卡扣连接器 广濑连接器DF81系列
1. 空间节省设计
利用0.4毫米的间距,这款水平连接器提供了空间节省的设计,单排连接器的高度仅为0.9毫米。
2. 高速传输
DF81系列经过设计优化,提供卓越的信号特性。
• eDPTM [嵌入式DisplayPortTM] Ver. 1.3兼容,传输速率达5.4 Gbps
• MIPI (D-PHY)
3. 增强的屏蔽
通过提供多个接地点,屏蔽能力得到了提升(图1)。
4. 正面锁定结构
正面锁定结构采用旋转闩锁,可防止未完全锁合(图2)。
5. 卓越的配合操作
出色的自对准功能使连接更加轻松(图3)。
6. 兼容微同轴电缆和独立线缆
其versatility允许微同轴电缆和独立线缆在同一连接器上使用。
7. 防止焊料渗透
镍隔板strategically置于插座接触区域和焊接导线区域之间,以防止焊料渗透。
8. 符合RoHS标准,无卤素
这些连接器不使用氯和溴,并且含量不超过标准值。
9. 根据IEC 61249-2-21定义:
Br: 900 ppm或更低, Cl: 900 ppm或更低, Br + Cl: 1,500 ppm或更低
